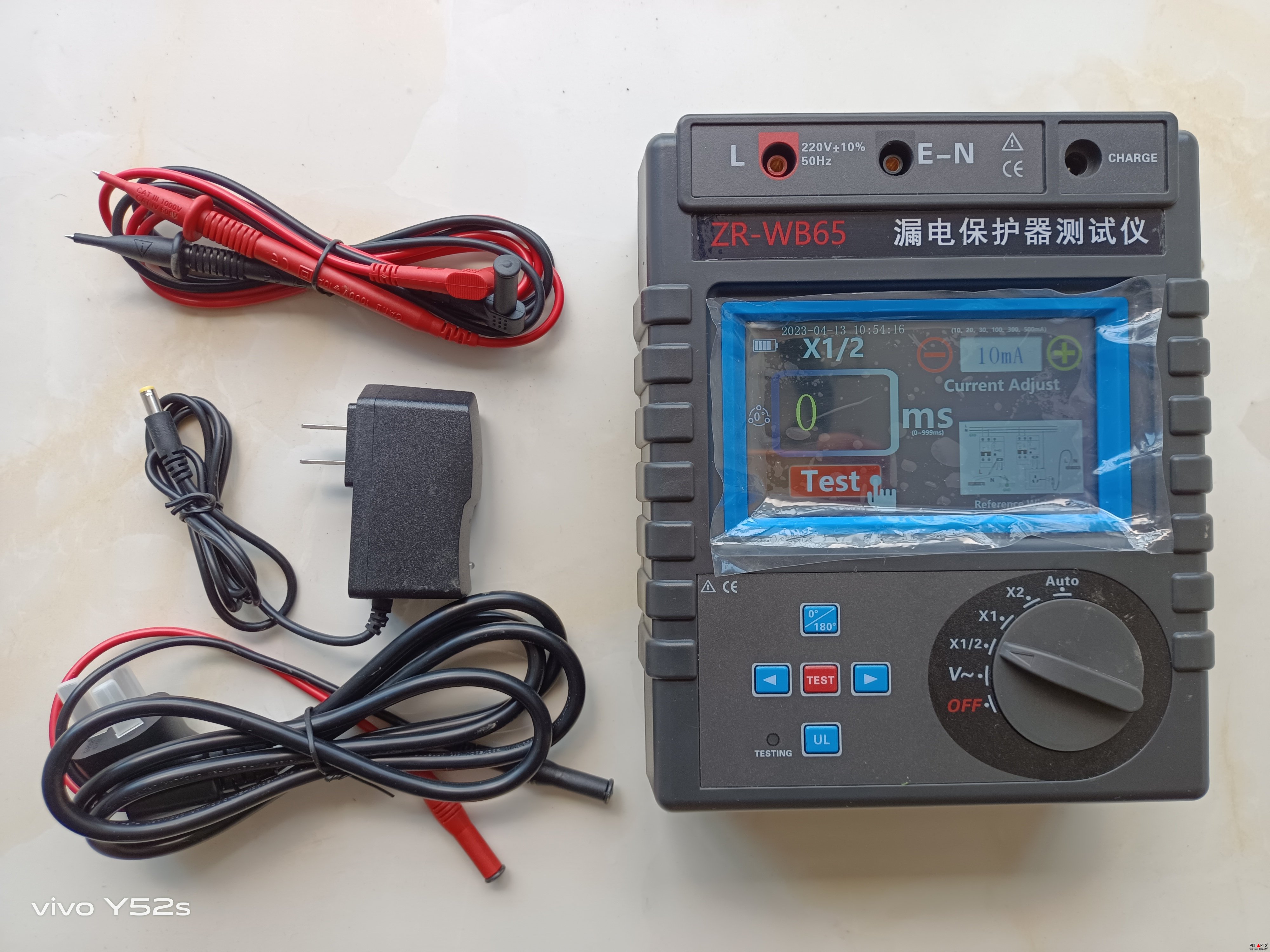

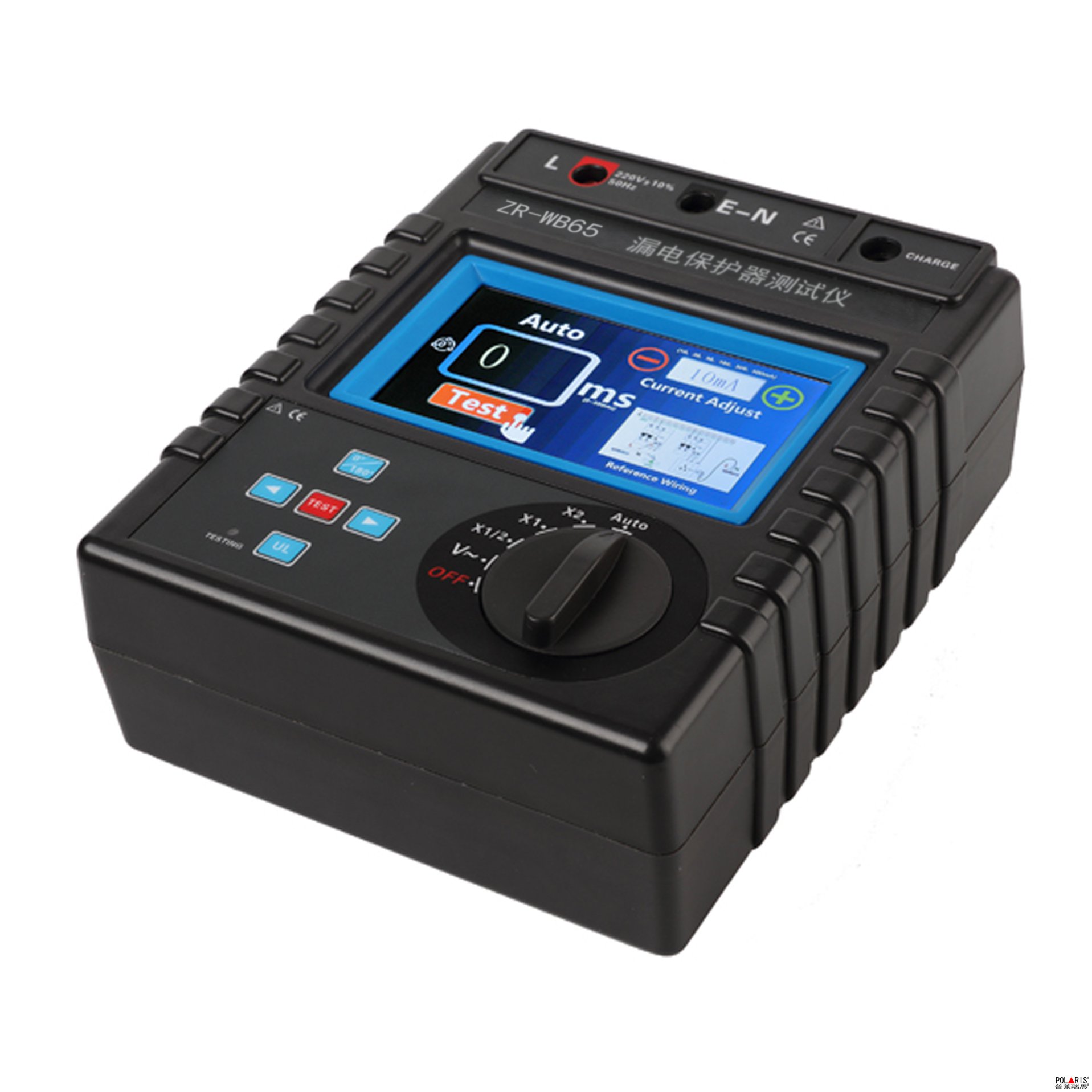

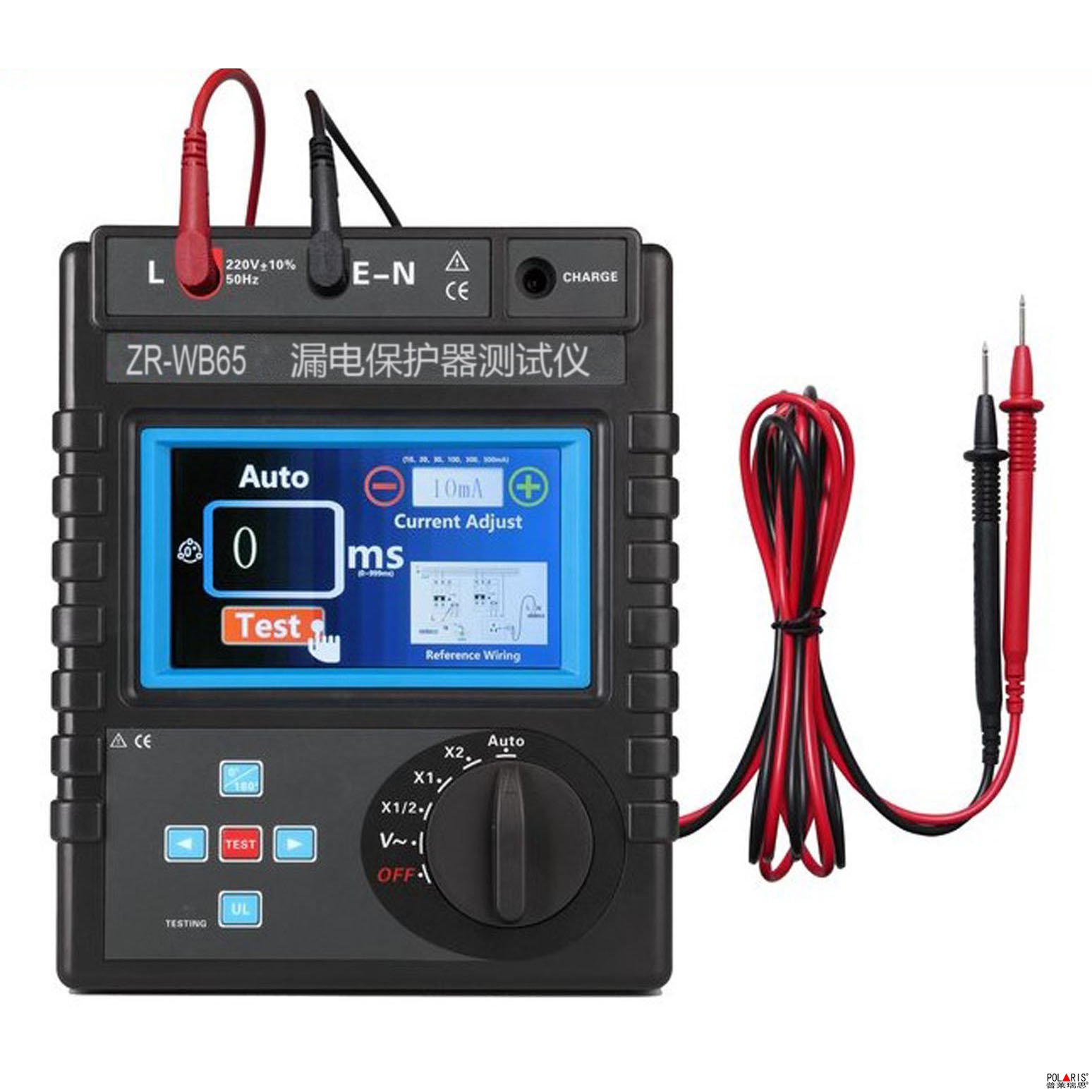

ZR-WB65漏電保護器測試儀







ZR-WB65漏電保護器測試儀專為現場在線測試各種漏電保護器的線路交流電壓、以及漏電動作時間，采用854×480全彩觸摸LCD顯示，具有電池電量顯示、設定故障電壓指示、背光亮度調節、內設接線指導圖，方便直觀，操作簡便。測試電流從5～1000mA分十六檔，測試漏電流動作時間量程為0～999ms，儀表精度高、體積小、重量輕、外觀精致，便于攜帶，是各種漏電保護器現場或

漏電動作時間量程：0ms~999ms
線路交流電壓量程：0~600V
漏電動作電流量程：5mA～1000mA
額定電壓：AC 220V（漏電保護開關測試時，儀表接口之間）
漏電保護開關測試線路：220V/380V
LCD：5英寸TFT彩色觸摸屏
內部設接線指導圖

專為現場在線測試各種漏電保護器的漏電動作時間、以及線路交流電壓。測試電流從5～1000mA分十六檔(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000mA)，測試漏電流動作時間量程為0～999ms，采用5寸全彩觸摸屏LCD顯示，具有電池電量顯示、自動關機、設定故障電壓指示、背光亮度調節、當前日期時間顯示、數據存儲功能，內設接線指導圖，指示清晰，操作簡便。儀表精度高、體積小、重量輕、外觀精致，便于攜帶，是各種漏電保護器現場或室內檢測的理想工具。


產品特點
1.漏電保護測試儀，采用觸摸彩屏，具有測試電流及倍率選擇、相位角度選擇、設定故障電壓指示、背光亮度調節、內設接線指導圖、電池電量顯示等功能。
2.可選5～1000mA十六檔測試電流，滿足各種使用需求。
3.具有交流電壓測試檔位，可測試保護器實時線路交流電壓。
4.采用可充電大容量鋰電池。

一、量程及精度

測量功能	量程	精度
漏電動作時間	0～999ms	±5%rdg±3dgt
漏電流	0～1000mA	±10%rdg±5dgt
交流電壓	0～600V	±2rgt%rdg±3dgt



二、其他參數

電    源	7.4V 可充電鋰電池(充滿約8.4V)
額定電壓	AC 220V（漏電保護開關測試時，儀表接口之間）
漏電保護開關測試線路	220V/380V
漏電電流檔位	(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA
交流電壓檔位	0～600V
失效信息指示	LCD顯示“999”超時指示，可能測試的額定動作電流檔位太小或漏電保護器有故障
測試線長	1.8m
測試模式	手動或自動
顯示模式	LCD：5英寸TFT彩色觸摸屏
儀表尺寸	215mm×178mm×83mm
儀表質量	主機：約944g（含電池）；總重量：約2kg（含包裝）
電池電壓	當電池電壓降到7.0V時，提示電池電壓低，請及時充電。此時測量的數據同樣是準確的
工作電流	365mA Max
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下
絕緣耐壓	100MΩ或更大, AC2kV/rms(外殼與螺絲之間)
適合安規	IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準)

型號	漏電電流 檔位	漏電動作 時間量程	交流電壓 量程	充電功能	特點
ZR-WB60	15～500mA	0～999ms	無	無	便攜式 測量漏電動作時間
ZR-WB65	3～500mA	0～999ms	0～280V	無	超大LED屏幕 測量漏電動作時間
ZR-WB70	5～1000mA	0～999ms	0～600V	有	彩色觸摸屏 測量漏電動作時間

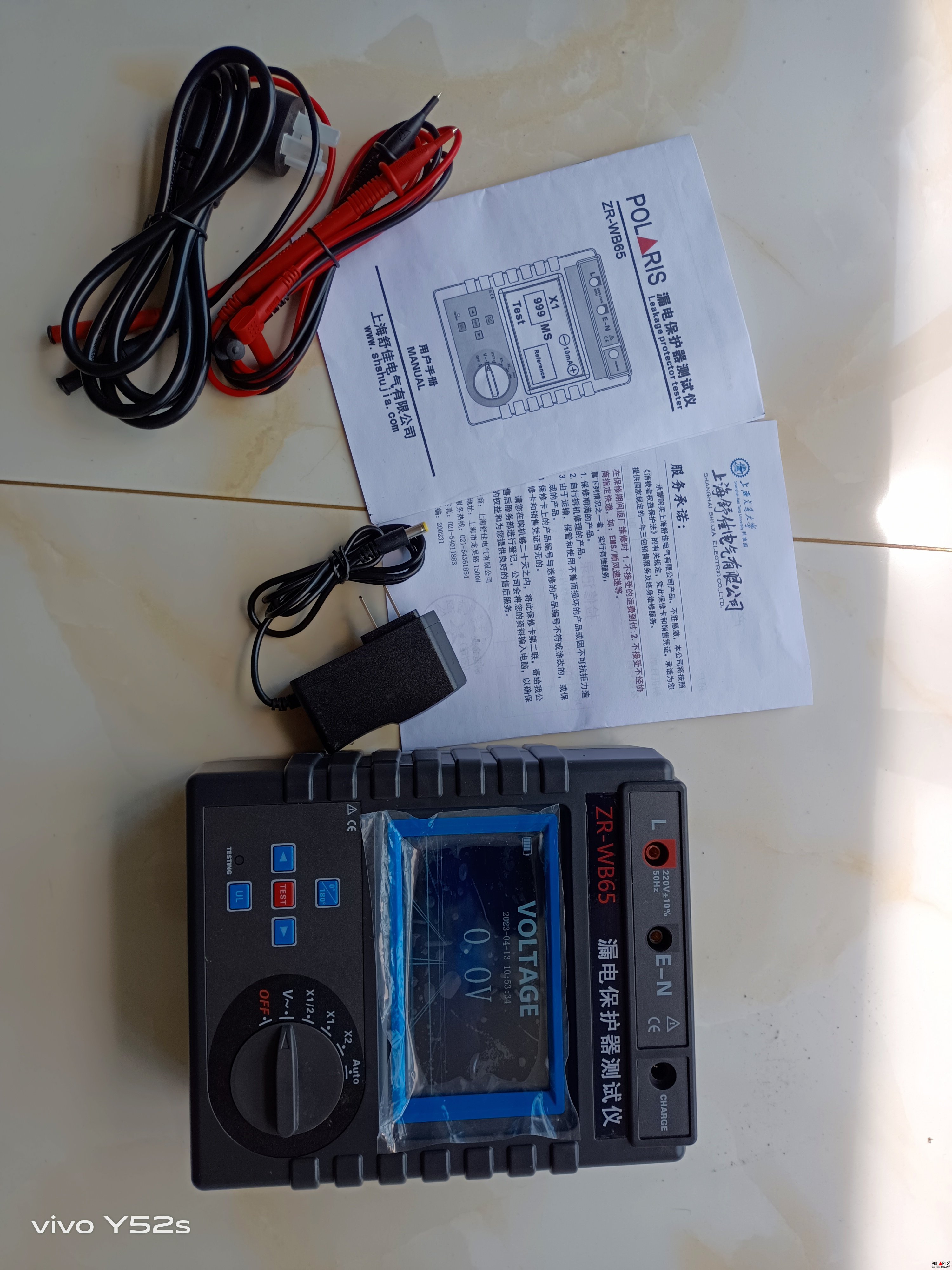

主機	1臺
儀表包	1個
充電器	1個
表筆測試線	2條
鱷魚夾	1個
插座測試線	1條
包裝盒	1個
用戶手冊、保修卡、合格證	1份
