ETCR2000+鉗形接地電阻測試儀
一．簡介
ETCR鉗形接地電阻測試儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速。ETCR鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，ETCR2000+鉗形接地電阻測試儀測量的是接地體電阻和接地引線電阻的綜合值。
二．技術規格
|
功 能
|
接地電阻測試、回路電阻測試
|
|
電 源
|
6VDC（4節5號堿性干電池）
|
|
電阻量程
|
0.01-1200Ω
|
|
電阻分辨率
|
0.001Ω
|
|
電阻最高精度
|
±1%±0.01Ω
|
|
數據存儲
|
99組
|
|
報警臨界值設定范圍
|
電阻：1-199Ω
|
|
聲光報警
|
“嘟--嘟--嘟--”報警聲，報警符號閃爍，按AL鍵開啟、關閉、設置
|
|
干擾信號識別功能
|
“嘟--嘟--嘟--”提示音，NOISE符號閃爍顯示
|
|
工作溫濕度
|
-20℃-55℃；20％RH-90％RH
|
|
液晶顯示器
|
4位LCD數字顯示，長寬47mm×28.5mm
|
|
鉗口尺寸
|
65mm×32mm
|
|
鉗口張開尺寸
|
32mm
|
|
鉗表質量
|
1160g (含電池)
|
|
鉗表尺寸
|
長、寬、厚：285mm×85mm×56mm
|
|
保護等級
|
雙重絕緣
|
|
結構特點
|
鉗形CT
|
|
換 檔
|
全自動換檔
|
|
外部磁場
|
＜40A/m
|
|
外部電場
|
＜1V/m
|
|
單次測量時間
|
0.5秒
|
|
電阻測量頻率
|
＞1KHz
|
|
被測電流頻率
|
50/60Hz自動
|
|
電池電壓低指示功能
|
當電池電壓低于5.3V時，電池電壓低符號顯示
|
|
存儲數據已滿指示
|
存儲數據已滿99組，閃爍顯示“MEM”符號
|
|
超量程指示
|
超量程指示“OLΩ”、“L0.01”或“OL A”
|
|
自動關機
|
開機約5分半鐘儀表將自動關機
|
|
功 耗
|
開機啟動、工作最大電流小于50mA，連續工作約30小時
|
|
RS232接口(選購件)
|
儀表存儲的數據通過RS232接口和數據線方便的上傳到計算機，并生成報表文件
|
|
隨機附件
|
鉗表：1件；測試環：1件；電池LR6：4節；儀表箱： 1件
|

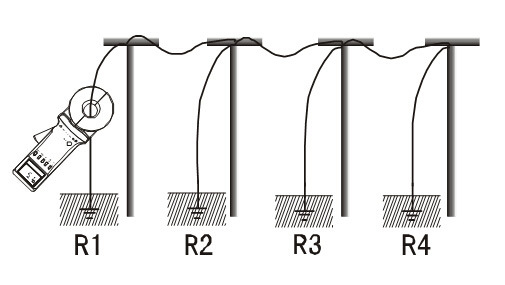

三．現場應用
